Wie Augmented Reality das Unsichtbare sichtbar macht

Wie Augmented Reality das Unsichtbare sichtbar macht

Augmented Reality (AR) zieht in den OP ein: Trägt ein Neurochirurg bei der Punktion des Hirnventrikels die AR-Brille HoloLens, wird ihm die Navigationsunterstützung direkt ins Sichtfeld eingeblendet. Diese Marktneuheit gestalten wir gemeinsam mit Partnern im Forschungsprojekt HoloMed nutzerfreundlich. Ein erster Testlauf am Klinikum Günzburg war nun erfolgreich.

MIT AUGMENTED REALITY SICHER ANS ZIELDie Ventrikelpunktion zählt zu den Routine-Eingriffen in der Neurochirurgie. Dennoch sitzt der Katheter, der ins Gehirn eingeführt wird, nur bei zwei von drei Punktionen an der richtigen Stelle. Das Problem: Der Operateur sieht das Ziel – einen mit Hirnwasser gefüllten Hohlraum im Gehirn – nicht.

In Zukunft soll ihn dabei die HoloLens unterstützen: Aus Daten von CT- oder MRT-Scans des Patienten berechnet HoloMed vor der OP ein 3D-Modell des Gehirns.

Die HoloLens blendet das Modell millimetergenau über den Kopf des Patienten und macht das Unsichtbare sichtbar.
Außerdem helfen grafische Elemente dem Chirurgen dabei, die richtige Stelle und den richtigen Winkel zu treffen. Vorteile wie eine niedrigere Fehlerquote und mehr Sicherheit für Patienten und Chirurgen liegen auf der Hand.

OHNE NUTZER – OHNE UNS

Wir betraten das recht neue Feld von Augmented Reality im OP über eine ausführliche Nutzungskontextanalyse. Mehrere Besuche in medizinischen Einrichtungen gaben Aufschluss über die Zielgruppe und halfen uns beim Erstellen realitätsnaher Personas. Mögliche Abläufe und gestalterische Lösungen für die AR-Anwendung dokumentierten wir in Form von Storyboards. Mit einer Online-Umfrage unter Ärzten deckten wir deren Einstellung zum Einsatz von AR auf.

TESTLÄUFE LIEFERN ERKENNTNISSE FÜR DIE UX

Gemeinsam mit unseren Partnern entstand ein funktionsfähiger Prototyp. Ob dieser Prototyp den hohen Anforderungen des medizinischen Umfelds gerecht wird, zeigen iterative Tests unter echten Bedingungen. Am Klinikum Günzburg haben wir den Ärzten während des gesamten Testlaufs über die Schulter geschaut und so wertvolles Feedback gesammelt. Generell haben unsere Nutzer aus der Klinik einen sehr guten Eindruck von HoloMed: Ein CT-Scan zeigt, dass der Katheter nach der Punktion exakt an der richtigen Stelle sitzt. Die Anwendung ist intuitiv und läuft stabil.

Bis zur Marktreife und optimalen User Experience (UX) haben wir noch ein paar To-dos auf der Liste: Die virtuelle Einblendung muss genau zur Lage des realen Patienten passen. Hier setzen wir ein System aus Markern ein, das wir noch optimieren müssen. Besonders interessant für uns ist auch, wie der Arzt die Hologramme im OP-Situs wahrnimmt. Aktuell hat die Beleuchtungssituation im OP große Auswirkungen auf die Sichtbarkeit der Hologramme. Und es zeigte sich, dass sie die realen Instrumente teilweise stark überlagern. Ebenfalls ernst nehmen wir bestehende Bedenken hinsichtlich Hygiene und Zeitaufwand.

VOM KONZEPT ZUM DESIGN

Wie soll das User Interface (UI) von HoloMed aussehen? Wie kann man die Arbeitsschritte für den Neurochirurgen klar verständlich darstellen? In einem Ideenkreis legten wir eine einheitliche Designsprache mit Wiedererkennungswert fest, die zugleich funktional und ästhetisch ansprechend ist. Um die Ergebnisse zu testen, haben wir in einem Hackathon mit dem gesamten Team aus Usability-Experten, Designern und Entwicklern geprototypt. So konnten wir schnell sehen, was funktioniert und was nicht, und die Anwendung selbst ausprobieren.

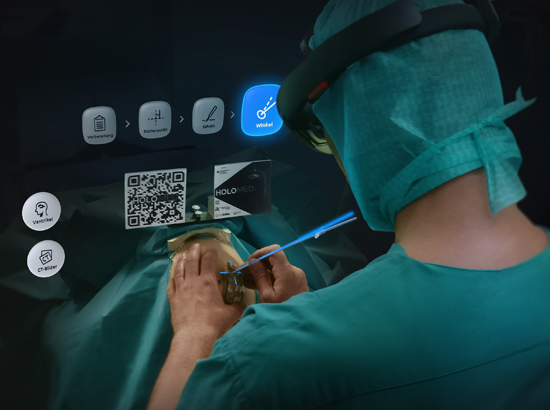

DÜRFEN WIR VORSTELLEN: DAS IST DAS UI VON HOLOMEDSetzt der Neurochirurg die HoloLens auf und startet HoloMed werden ihm vier Menü-Punkte eingeblendet: Vorbereitung, Kocherpunkt, Schnitt und Winkel. Die Reihenfolge entspricht dem Workflow einer Ventrikelpunktion. Über den Button MRT & CT Scans kann sich der Operateur alle wichtigen Bilder des Patienten interaktiv anzeigen lassen.
Einzelne Hologramme zur Navigationsunterstützung sind animiert und pulsieren, damit sie den Arbeitsbereich nicht konstant verdecken und der Arzt das Werkzeug optimal mit den Visualisierungen in Einklang bringen kann.
Ganz einfach per Long Gaze – die Fokussierung des Hologramms über eine bestimmte Zeitdauer – und Sprache steuert der Neurochirurg HoloMed und hat seine Hände frei für den kniffligen Eingriff. Ein zusätzlicher Nebeneffekt: Es gibt keine Probleme mit den hohen Hygieneanforderungen im Operationssaal.

PROJEKTZERTIFIZIERUNG IN SICHT
Gebrauchstauglichkeit, Sicherheit und Hygiene sind nicht zuletzt wichtige Faktoren für eine erfolgreiche Produktzertifizierung. Hier unterstützen wir das Forschungskonsortium mit unserem Wissen im Bereich der Gebrauchstauglichkeitsakte (Usability Engineering File). So bereiten wir schon jetzt den Weg für die Produktzertifizierung das HoloLens-System vor.

MEHR ZU HOLOMED
Das Forschungsprojekt „HoloMed – Kontextsensitive Unterstützung eines Chirurgen im Operationssaal durch Augmented Reality“ (Förderkennzeichen: 01IS17005) wird vom Bundesministerium für Bildung und Forschung unterstützt und von diesen Projektpartnern verwirklicht: mbits imaging GmbH, User Interface Design GmbH, Neurochirurgische Klinik der Universität Ulm und KIT – Intelligente Prozessautomation und Robotik (IAR-IPR). Es läuft bis Ende 2019.
